Salut! En tant que fournisseur de machines Cold Box Core Shooter, on me pose souvent des questions sur divers aspects techniques de ces machines. Une question qui revient sans cesse est « Quelle est l’uniformité du remplissage de sable dans une machine de tir à noyau de boîte froide ? » Allons-y et décomposons-le.
Comprendre les bases d'une machine de tir à noyau Cold Box
Tout d’abord, une machine de tir à noyau de boîte froide est un équipement clé dans l’industrie de la fonderie. Il est utilisé pour fabriquer des noyaux de sable, essentiels à la création de cavités complexes et de formes internes dans les pièces moulées. Le processus consiste à projeter un mélange de sable et de résine dans une boîte à noyau sous haute pression. Une fois que le sable est à l’intérieur de la boîte à noyau, un catalyseur ou un gaz le traverse pour durcir la résine et former un noyau solide.

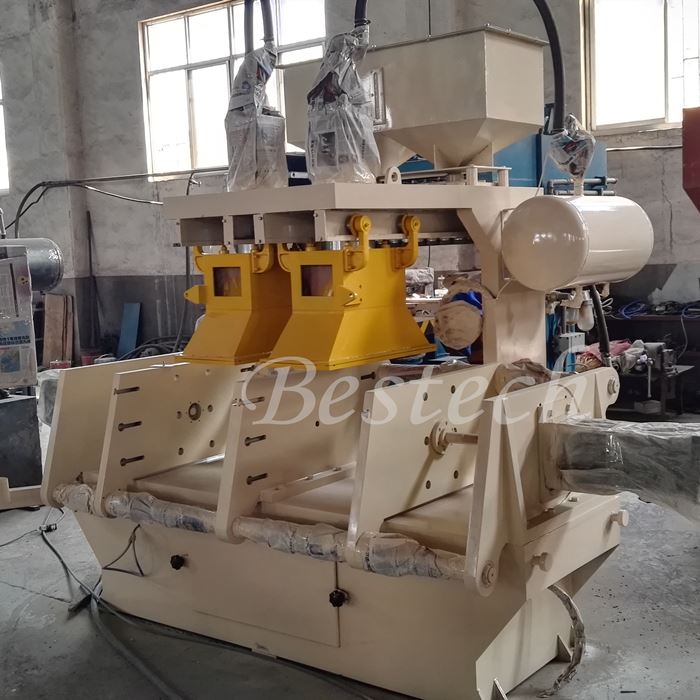

Il existe différents types de machines de tir à noyau de boîte froide disponibles sur le marché. Par exemple, nous avons leMachine de tir à noyau froid de gaz ammoniac, qui utilise du gaz ammoniac comme catalyseur pour durcir la résine. Ensuite, il y a leTireur de noyau de sable Hox Box, connu pour son mécanisme de tir unique et ses capacités précises de fabrication de noyaux. Enfin, leTireur vertical à noyau de sableoffre des avantages en termes d’utilisation de l’espace et d’efficacité.
Qu'est-ce que le sable - Uniformité de remplissage ?
L'uniformité du remplissage du sable fait référence à la manière dont le mélange de sable est réparti uniformément à l'intérieur de la boîte à noyau pendant le processus de prise de vue. Dans un scénario idéal, le sable devrait remplir chaque coin et recoin de la boîte à noyau avec une densité constante. Ceci est crucial car cela a un impact direct sur la qualité du noyau de sable final et, finalement, sur la coulée.
Lorsque le sable remplit uniformément la boîte à noyau, le noyau aura une résistance constante partout. Cela signifie que pendant le processus de coulée, le noyau est moins susceptible de se briser ou de se déformer, ce qui donne lieu à des pièces moulées de haute qualité avec des dimensions précises. D'un autre côté, si le remplissage de sable n'est pas uniforme, il peut y avoir des zones avec une faible densité de sable, ce qui peut conduire à des points faibles dans le noyau. Ces points faibles peuvent provoquer des défauts dans la pièce moulée, tels que des inclusions de sable ou un remplissage incomplet de la cavité du moule.
Facteurs affectant le sable - Uniformité du remplissage
1. Pression de tir
La pression de tir joue un rôle important dans l'uniformité du remplissage du sable. Si la pression est trop faible, le sable risque de ne pas atteindre toutes les parties de la boîte à noyau, notamment les coins et les sections minces. D’un autre côté, si la pression est trop élevée, le sable peut se compacter de manière inégale, entraînant des variations de densité au sein du noyau. Trouver la bonne pression de tir est un peu un exercice d’équilibre, et cela dépend souvent de la taille et de la complexité du noyau à fabriquer.
2. Caractéristiques du sable
Les propriétés du sable lui-même peuvent également affecter l’uniformité du remplissage. La taille des grains, la forme et la répartition des particules de sable sont très importantes. Par exemple, le sable ayant une large gamme de granulométries peut ne pas s'écouler aussi uniformément que le sable ayant une granulométrie plus uniforme. De plus, la teneur en humidité du sable peut avoir un impact sur sa fluidité. Si le sable est trop sec, il risque de ne pas bien adhérer et d'entraîner un remplissage inégal. S'il est trop humide, il peut s'agglutiner et provoquer des blocages dans le système de tir.
3. Conception de la boîte de base
La conception de la boîte à noyau est un autre facteur critique. Une boîte à noyau bien conçue aura des surfaces internes lisses et des systèmes de portes et de ventilation soigneusement planifiés. Les portes sont les ouvertures par lesquelles le sable entre dans la boîte à noyau, et les évents permettent à l'air de s'échapper. Si les portes sont trop petites ou mal positionnées, le sable risque de ne pas s'écouler uniformément dans la boîte à noyau. De même, une ventilation inadéquate peut provoquer la formation de poches d’air, empêchant le sable de remplir uniformément la boîte.
4. Mélange de résine et de catalyseur
Le rapport et la qualité de la résine et du catalyseur dans le mélange de sable peuvent également influencer l'uniformité du remplissage. Si le mélange n'est pas correctement mélangé, cela peut entraîner des variations dans la viscosité et le temps de prise du sable. Cela peut entraîner un remplissage irrégulier et un durcissement du sable à l'intérieur de la boîte à noyau.
Mesure du sable - Uniformité du remplissage
Alors, comment savoir si le sable remplit uniformément la boîte à noyau ? Il existe plusieurs méthodes. Une approche courante consiste à ouvrir le noyau après qu'il ait été durci et à inspecter visuellement la section transversale. Un noyau de sable uniforme aura une apparence constante partout. Une autre méthode consiste à utiliser des tests par ultrasons ou une imagerie à rayons X pour détecter tout vide interne ou variation de densité. Ces méthodes de contrôle non destructifs peuvent fournir une image plus précise de la répartition du sable à l'intérieur du noyau.
Améliorer le sable - Uniformité du remplissage
En tant que fournisseur de machines de tir de noyaux de boîtes froides, nous recherchons toujours des moyens d'aider nos clients à améliorer l'uniformité du remplissage du sable. Voici quelques conseils :
Optimiser le processus de prise de vue
Travaillez avec nous pour ajuster la pression, la vitesse et la durée du tir en fonction des exigences spécifiques de votre noyau. Nous pouvons également vous aider à affiner le système de distribution de sable pour garantir un flux constant de sable dans la boîte à carottes.
Choisissez le bon sable
Sélectionnez du sable avec la granulométrie, la forme et la teneur en humidité appropriées. Nous pouvons vous fournir des recommandations en fonction du type de castings que vous réalisez.
Concevoir une meilleure boîte de base
Notre équipe d’experts peut vous accompagner dans la conception ou la modification de votre carottier afin d’améliorer l’écoulement et la ventilation du sable. Cela peut impliquer de modifier la conception de la porte, d’ajouter davantage d’aérations ou de lisser les surfaces internes.
Contrôle qualité de la résine et du catalyseur
Assurez-vous d'utiliser une résine et un catalyseur de haute qualité et respectez les ratios de mélange recommandés. Surveillez régulièrement la qualité du mélange pour garantir des résultats cohérents.
Pourquoi sabler - L'uniformité du remplissage est importante pour votre entreprise
Améliorer l'uniformité du remplissage du sable dans votre machine de tir à noyau de boîte froide peut avoir un impact significatif sur vos résultats. En produisant des noyaux de sable de haute qualité, vous pouvez réduire le nombre de pièces moulées défectueuses, ce qui signifie moins de déchets et des coûts de production inférieurs. Vous améliorerez également la qualité globale de vos produits, ce qui entraînera une plus grande satisfaction client et potentiellement davantage d'affaires.
Si vous souhaitez en savoir plus sur la façon dont nos machines de tir de noyaux de boîtes froides peuvent vous aider à obtenir une meilleure uniformité de remplissage de sable, ou si vous envisagez de mettre à niveau votre équipement existant, nous serions ravis de vous parler. Que vous ayez besoin d'un nouveauMachine de tir à noyau froid de gaz ammoniac, unTireur de noyau de sable Hox Box, ou unTireur vertical à noyau de sable, nous avons les solutions pour vous. Contactez-nous dès aujourd'hui pour entamer une discussion sur vos besoins spécifiques et sur la manière dont nous pouvons travailler ensemble pour faire passer vos opérations de fonderie au niveau supérieur.
Références
- "Manuel de fonderie : sables de moulage et de noyau"
- "Guide technique des processus de fabrication de noyaux de boîtes froides"
- Documents de recherche de l'industrie sur la technologie de moulage en sable et de tournage de noyaux
